Сварочный трактор HUGONG ARMADA 1250N

Описание

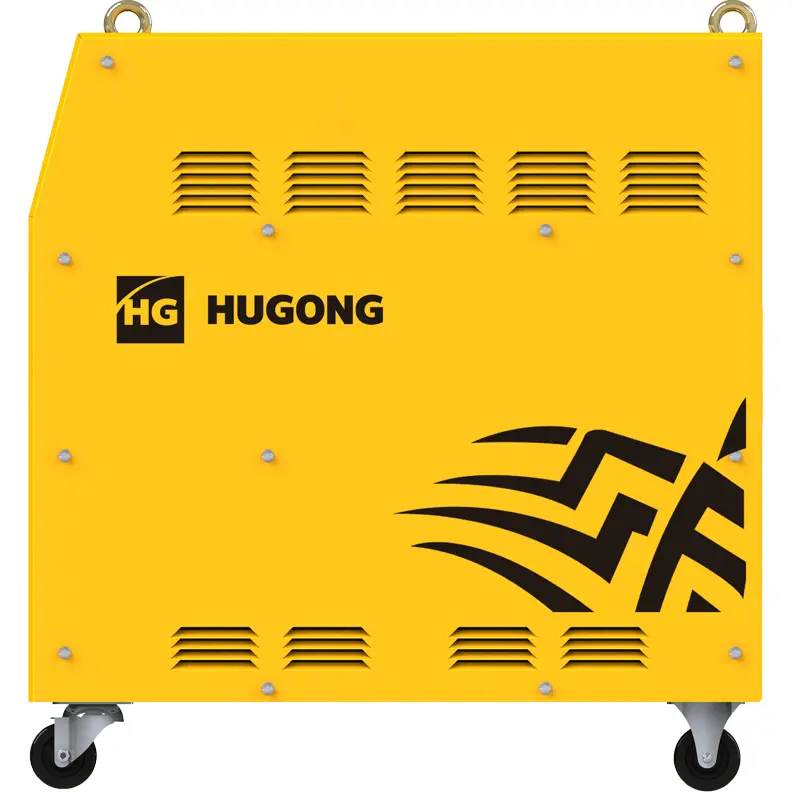

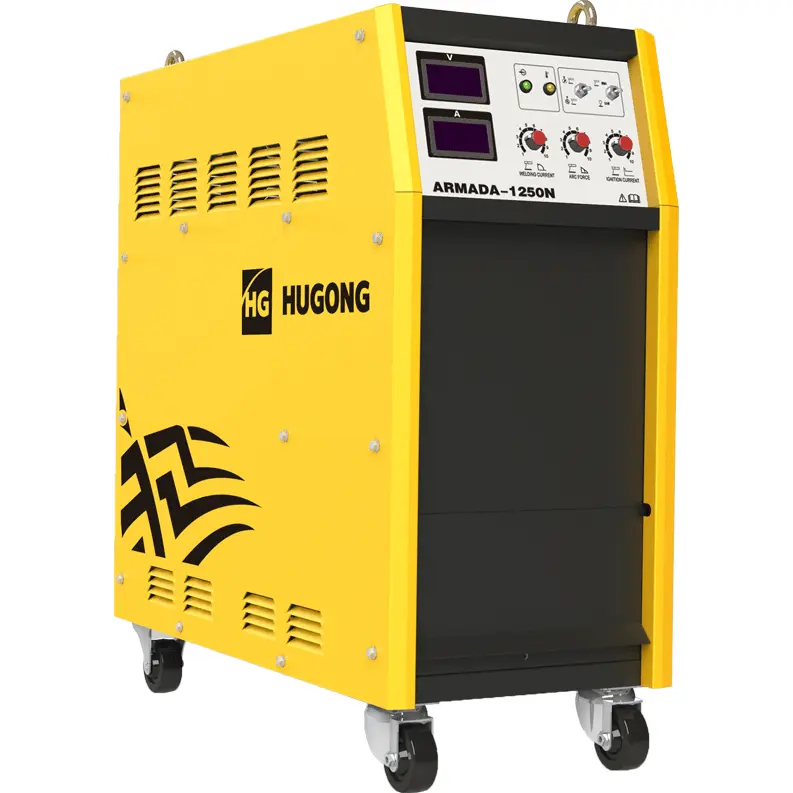

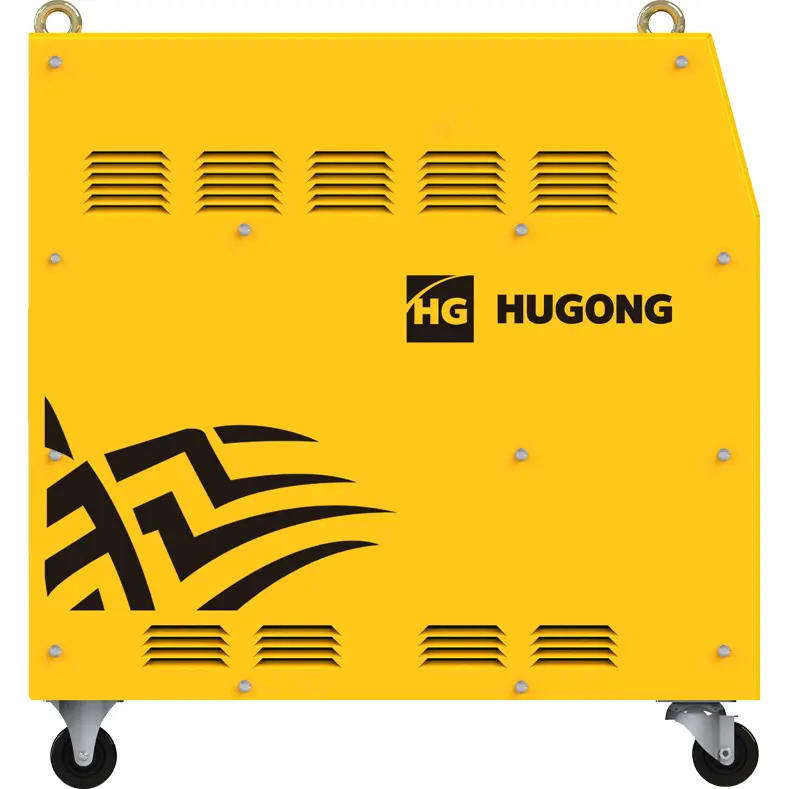

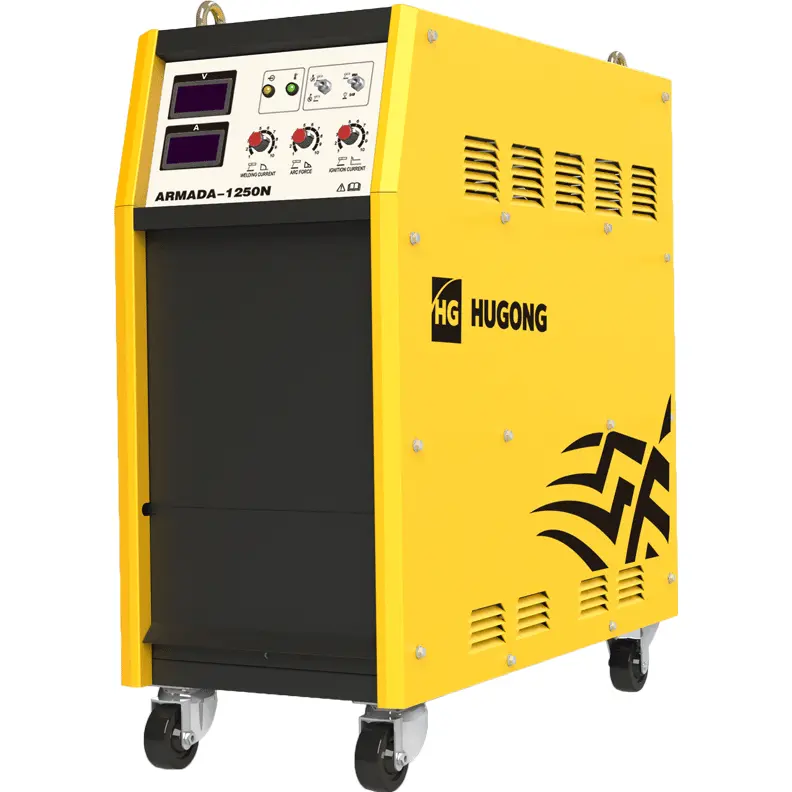

Сварочный аппарат для автоматической сварки под флюсом HUGONG ARMADA 1250N состоит из источника сварочного тока инверторного типа и 4х колесной самоходной тележки, с расположенными на ней сварочной горелкой, механизмом подачи сварочной проволоки, пультом управления, катушкой для сварочной проволоки.
Аппарат HUGONG ARMADA 1250N прост в сборке, настройке режимов и эксплуатации. Все необходимое для начала работы «из коробки» уже в комплекте.

При соответствующей дополнительной комплектации, HUGONG ARMADA 1250N позволяет выполнить на одном рабочем месте:

• Сборку заготовок перед сваркой, в т.ч. установку выводных технологических планок с помощью технологии ручной дуговой сварки покрытым электродом (ММА)
• Автоматическую сварку под слоем флюса (SAW)
• Разделку дефектного участка сварного шва методом воздушно-дуговой строжки (угольным электродом)

УПРАВЛЕНИЕ НАСТРОЙКАМИ АППАРАТА

Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.

Индикатор питания
При подаче электричества в блок питания загорается индикатор питания (зеленый).

Предупреждающий индикатор
• Не горит – источник сварочного тока работает штатно
• Горит желтым — температура аппарата слишком высока и источник питания находится под избыточной нагрузкой, отсутствует фаза основного электропитания

Внимание: При эксплуатации аппарата в условиях высокой температуры окружающей среды (выше 40°С), продолжительной работе источника питания на высоких значениях сварочного тока, срабатывает контур тепловой защиты. В этом случае, сварка прерывается, но вентилятор охлаждения продолжает работать. После того, как температура снизится до рабочего значения, индикатор погаснет, а источник питания вернется к нормальному режиму работы. Сварочный процесс может быть продолжен.

Рукоятка регулировки функции «Горячий старт» в режиме ММА сварки
«Горячий старт» — параметр, позволяющий получить дополнительную мощность при касании электродом изделия, облегчает процесс возбуждения дуги.

Регулировка сварочного тока
Регулировки тока может постоянно изменять текущее значение от самого высокого до самого низкого. Поверните ручку по часовой стрелке, значение тока и напряжения увеличится

Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.

Переключатель режима работы (ММА / SAW):
• режим ММА сварки или строжки угольным электродом;
• режим сварки под флюсом SAW.

Цифровой индикатор
• «V» — вольтметр;
• «А» — амперметр.

Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.

Клеммы подключения сварочных кабелей (+/-)
Подключение силовых сварочных кабелей к соответствующим клеммам по схеме прямой или обратной полярности должно производиться в соответствии с требуемой технологией сварки. Соединение между кабелем и клеммой должно быть надежным.

Разъем подключения кабеля управления сварочного трактора.
Кабель с 14 контактами (в вилке имеется 19 контактов) используется для передачи управляющих сигналов между источником питания сварки и сварочным трактором.

Внимание: Отключите источник сварочного тока от внешнего электропитания перед подключением сварочного трактора или комплекта для сварки ММА или дуговой строжки.

ОСОБЕННОСТИ МОДЕЛИ

Особенности источника тока

• Регулируемый Горячий старт
• Выбор ВАХ постоянное напряжение / ток
• Индикатор сети
• Встроенная термальная защита
• Инверторная технология на базе новейших IGBT транзисторов
• Регулируемый Форсаж дуги
• Дисплей сварочного тока и напряжения
• Встроенная защита от скачков напряжения
• Индикатор перегрева
• Для легкого перемещения предусмотрены колеса и такелажные проушины

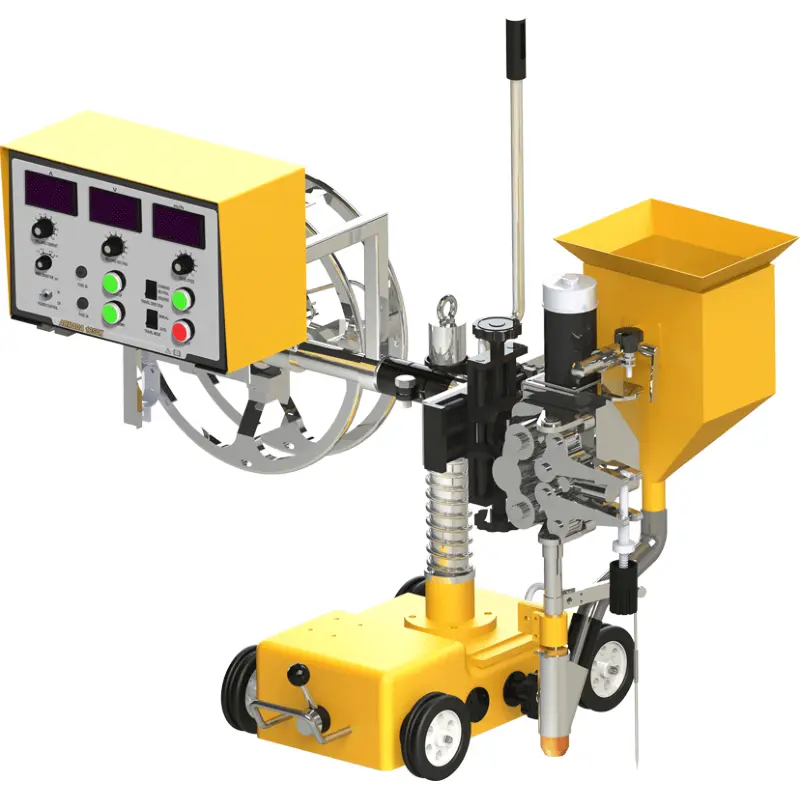

Особенности сварочного трактора

• Микропроцессорный блок управления

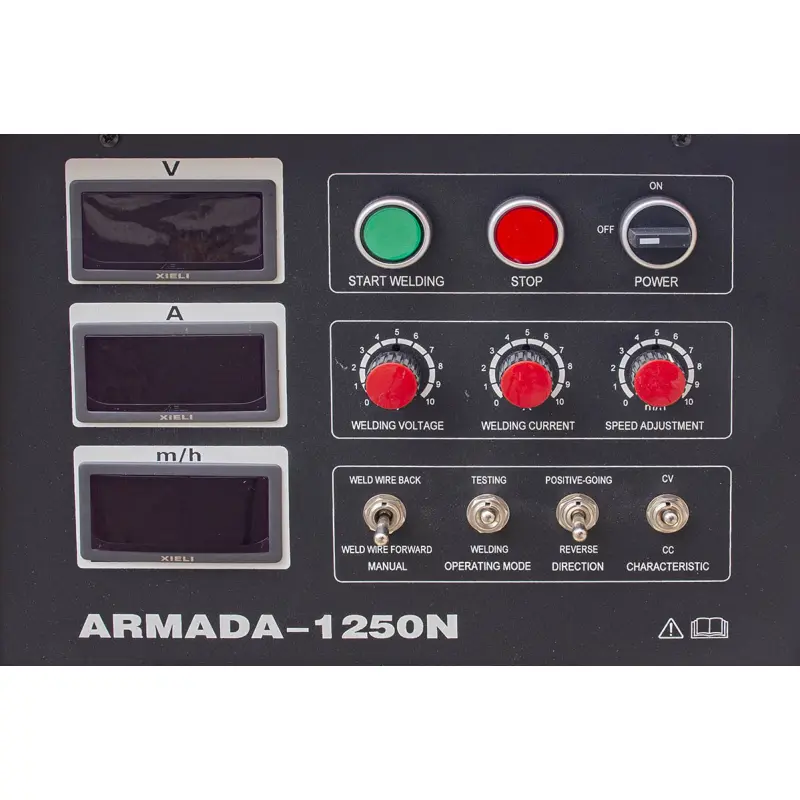

• Дисплей сварочного тока, напряжения и скорости сварки
• Тестовый режим — движение трактора без сварки
• Старт сварки «С хода»
• Регулируемое расстояние вертикальной колонны ±70 мм
• Наклон горелки ±45°
• Ёмкость барабана проволоки 25 кг
• 4-х роликовый подающий механизм
• Регулировка сварочного тока, напряжения и скорости сварки
• Регулировка режима движения трактора
• Старт сварки «Касанием»
• Регулируемая высота сварочной головки ±100 мм
• Регулируемое расстояние поперечной балки ±100 мм
• Угол поворота поперечной балки вокруг вертикальной колонны ±90°
• Объем контейнера флюса 6 л
